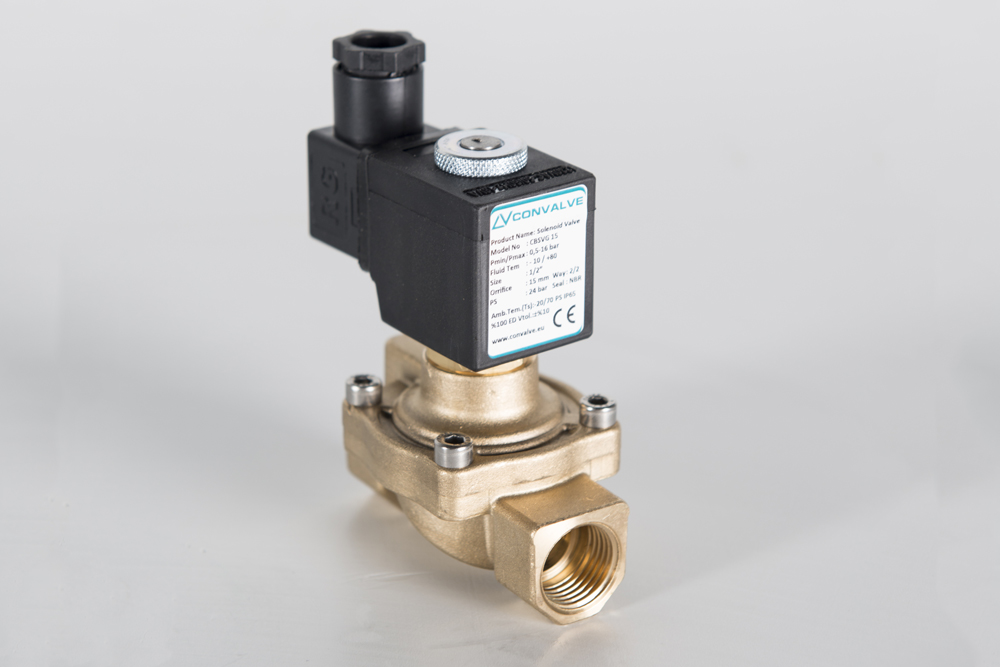

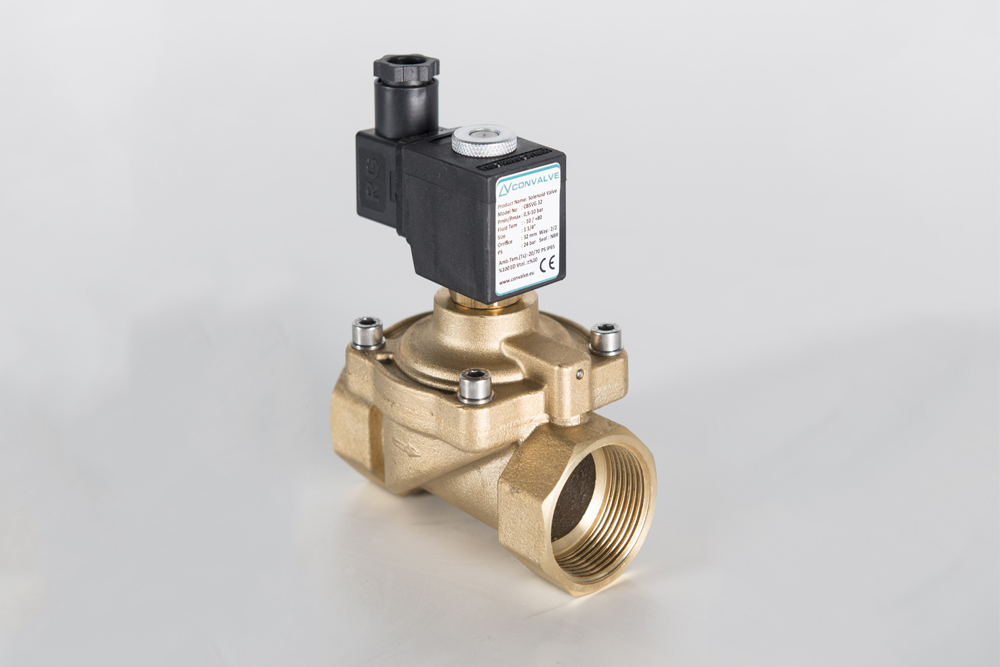

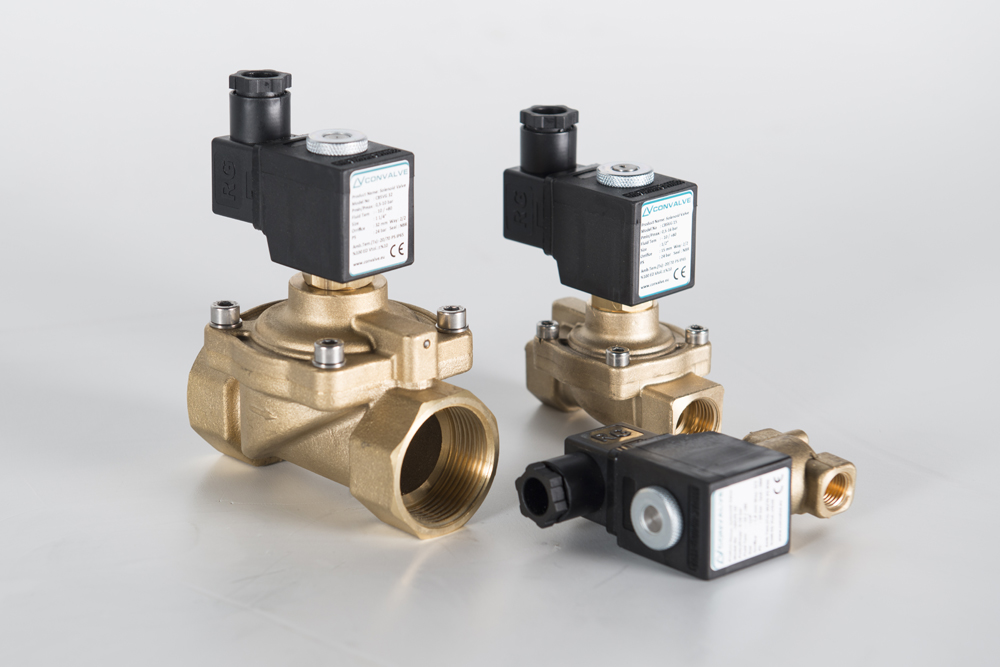

Pilot Kumandalı Solenoid Valf

Açıklama

• Akışkanlar: Valfler su, düşük viskoziteli yağlar vb. aşındırıcı olmayan sıvılar ve Hava, İnert Gaz vb. gazlar için uygundur; ancak tehlikeli akışkanlar için uygun değildir
• Anahtarlama Fonksiyonu: Normalde Kapalı (N.K, Enerjisizken kapalı) (CVX 100 Serisi) ve Normalde Açık (N.A, Enerjisizken açık) (CVX 101 Serisi)
• Çalışma Prensibi: Pilot Kumandalı
• Yol Sayısı: 2/2 (Port / Pozisyon)
• Bağlantı ve Port Ölçüleri: G1/8”den G2”ye kadar
• Bağlantı Tipi: Dişli (Dişi), G (BSPP / ISO 228-1)
• Basınç Aralığı: 0,35 – 16 Bar (1/8”den 1”e kadar CVX 100 Serisi), 0,5 – 12 Bar (1 1/4”ten 2”ye kadar CVX 100 Serisi), 0,35 – 12 Bar (1/8”den 1”e kadar CVX 101 Serisi), 0,5 – 10 Bar (1 1/4”ten 2”ye kadar CVX 101 Serisi)
• Akışkan Sıcaklığı: -10°C ile maks. 80°C arası, Ortam Sıcaklığı: -20°C ile maks. 70°C arası
• Açılma Süresi: 200 ms – 1500 ms arası, Kapanma Süresi: 500 ms – 2000 ms arası
• Maksimum Viskozite: 38 cSt veya mm2/s

Özellikler

• İzin Verilen Maksimum Basınç veya Tasarım Basıncı: 24 Bar (CVX 100 Serisi), 18 Bar (CVX 101 Serisi)
• Minimum çalışma fark basıncı: 0,35 Bar (1/8”den 1”e kadar) ve 0,5 Bar (1 1/4”ten 2”ye kadar), (dahili egzoz sistemi (CVX 101 Serisi için))
• Valf sızdırmazlık o-ringlerine sahiptir
• AC ve DC gerilimlere uygun, yüksek gerilim toleransı
• Valfi sökmeden değiştirilebilir bobin (AC veya DC fark etmeksizin)
• Yüksek debi, yüksek güvenilirlik, yüksek mekanik dayanım
• Çeşitli debi seçenekleri, geniş orifis (iç geçiş) seçenekleri aralığı
• Montaj pozisyonu; isteğe bağlı herhangi bir pozisyon, ancak tercihen solenoid bobin dikey olarak üstte
• Valften geçen akışkan filtrelenmiş olmalıdır
• Debi (Q) genellikle basınç, yoğunluk ve akış katsayısının bir fonksiyonu olarak hesaplanabilir
• 97/23/EC Basınçlı Ekipmanlar Direktifi (PED), 2006/95/EEC Alçak Gerilim Direktifi (LVD) ve 2004/108/EC Elektromanyetik Uyumluluk Direktifi’ne (EMC) uygundur.

Uygulama Alanları

• Soğutma Uygulamaları
• Gaz Kazanları
• Su Arıtma Sistemleri
• Bahçe Sulama Sistemleri
• Merkezi Isıtma Sistemleri
• Havalı Tekstil Makineleri

Opsiyonlar

• Müşterinin özel talepleri için özel opsiyonlar uygulanabilir
• Talep üzerine; NPT (ANSI 1.20.3), R (BSPT / ISO 7-1), W (BSW / Whitworth), M (Metrik) vb…
• Talep üzerine; diyafram, conta veya o-ringler FPM (Viton) (-10°C ile 160°C arası), EPDM (-10°C ile 140°C arası) olabilir
• Talep üzerine; çeşitli gövde yüzey kaplamaları, nikel kaplı gövde, farklı gövde malzemeleri, paslanmaz çelik iç parçalar (CVX 101 için), manuel kontrol (manuel override), paslanmaz çelik yatak, filtre, farklı boru bağlantıları, flanşlı bağlantı
• Talep üzerine; diğer özel besleme gerilimleri, frekanslar (60 Hz), farklı güç seçenekleri, bobin izolasyon sınıfı: F (155°C), latching (kilitlemeli) bobin modeli
• Talep üzerine; elektronik zamanlayıcılı, 1/21-2/22 bölgelerinde (Eex em II T4/T5) kullanım için Ex-Proof (Patlamaya Karşı Korumalı) bobin, fiberglas takviyeli (V0 veya V1) bobin kapsülleme malzemesi
• Talep üzerine; LED’li veya konektörsüz, görsel göstergeli ve tepe gerilim (pik) bastırıcılı konektör, 2m kablo uzunluğuna sahip konektör, yassı (spade) fiş (Kablo Ø 8-10 mm), yanmaz konektör
• Talep üzerine diğer versiyonlar

Elektriksel Özellikler

• Koruma Sınıfı: IP 65 (EN 60529) (konektör ile)
• Fiş Bağlantısı: DIN 46340-3 kutuplu konektörler (DIN 43650)
• Konektör Özellikleri: ISO 4400 / EN 175301-803, Form A, Yassı (spade) fiş (Kablo Ø 6-8 mm)
• Elektriksel Güvenlik: IEC 335, EN 60335-1, EN 60204-1
• Bobin İzolasyon Sınıfı: H (180°C)
• Bobin Emprenyesi: Polyester Fiber-Cam Reçine
• Bobin Kapsülleme Malzemesi: Fiberglas Takviyeli (V2)
• Besleme Gerilimleri: AC(~) için 12V, 24V, 48V, 110V, 230V
  DC (=) için 12V, 24V, 48V, 110V, 230V
• Gerilim Toleransları: AC (~) veya DC (=) için %-10 ; %+10
• Frekans: 50 Hz
• Bobin Çalışma Döngüsü: %100 ED, Sürekli Çalışma
• DIN VDE 0580 standardına göre tasarım

Malzeme
