Kusursuz Proje Şartnameleri Yazma Rehberi

Endüstriyel projelerde, özellikle vana, boru hattı ve akış ekipmanlarının seçimi gibi kritik mühendislik alanlarında proje şartnameleri kaliteyi ve güvenliği doğrudan etkiler. Eksik veya zayıf hazırlanmış şartnameler; yanlış ekipman seçimi, maliyet artışı, zaman kaybı ve uyumsuzluk gibi sorunlara yol açabilir.

Bu nedenle kusursuz bir proje şartnamesi oluşturmak teknik, idari ve kalite standartlarını kapsayan bütünsel bir yaklaşım gerektirir.

Dikey Pompaların Verimlilik

TEKNİK STANDARTLARIN ENTEGRASYONU

Şartnamelerde ISO, EN, ASME, API ve AWWA gibi uluslararası standartlara açık şekilde atıf yapılmalı ve bu standartların test–kabul gereklilikleri net yazılmalıdır. Her ekipman için malzeme, basınç sınıfı, sıcaklık aralığı ve kaplama özellikleri açıkça belirtilmelidir.

Ekipman Türü İlgili Standart Test Gerekliliği
Çelik Vana API 598 Basınç ve sızdırmazlık testi
Dökme Demir Vana EN 12266-1 Sızdırmazlık testi (AQL)
Borulama ASME B31.3 Hidrostatik test

RİSK YÖNETİMİ VE GÜVENLİK

Kusursuz bir şartname güvenlik risklerini en aza indirmelidir. Patlayıcı, yanıcı veya toksik akışkanların bulunduğu tesislerde ATEX, PED ve OSHA gibi düzenlemeler mutlaka belirtilmelidir.

ŞARTNAME HAZIRLAMA ADIMLARI

  • Proje kapsamını net tanımlayın.
  • İlgili ulusal ve uluslararası standartları belirleyin.
  • Malzeme ve ekipman özelliklerini teknik tablolar ile açıklayın.
  • Test, muayene ve kabul kriterlerini yazılı hale getirin.
  • Kalite güvence (QA/QC) süreçlerini ekleyin.
  • Yüklenici ve tedarikçi sorumluluklarını tanımlayın.

ŞABLON KULLANIMI VE İYİLEŞTİRME

Projelerde tutarlılık sağlamak için düzenlenebilir şartname şablonları kullanılmalıdır. Şablonlar vana, boru hattı, pompa ve enstrümantasyon gibi ekipmanlara göre bölümlendirilebilir. Önceki projelerden edinilen deneyimler ile düzenli olarak güncellenmelidir.

SONUÇ

Kusursuz proje şartnameleri; güvenlik, kalite ve maliyet hedeflerini garanti eden stratejik dokümanlardır. Doğru hazırlanmış şartnameler, işveren, yüklenici ve tedarikçiler arasında güven oluşturur ve projelerin zamanında ve standartlara uygun şekilde tamamlanmasını sağlar.

Dolum Makinelerinde Aktüatörlü Vanaların Önemi

,

YÜKSEK HIZLI DOLUM MAKİNELERİNİN ENDÜSTRİDEKİ ROLÜ

Dolum makineleri, özellikle gıda, içecek, ilaç ve kozmetik sektörlerinde üretim hatlarının kalbidir. Dakikada binlerce dolum kapasitesine sahip bu makineler, hem hız hem de hassasiyet gerektirir.

Bu makinelerde kullanılan aktüatörlü vanalar, ürünün doğru miktarda ve istenilen hızda doldurulmasını sağlar. Dolum hatlarında vanaların açma-kapama sayıları, diğer endüstriyel uygulamalara kıyasla çok daha yüksektir. Bu nedenle dayanıklılık, hız ve sızdırmazlık performansı kritik önem taşır.

DOLUM HATLARINDA KULLANILAN AKTÜATÖRLÜ VANA TÜRLERİ

PNÖMATİK AKTÜATÖRLÜ KÜRESEL VANALAR

  • Görev: Hızlı açma-kapama, yüksek sızdırmazlık
  • Avantaj: Basınçlı hava ile çok hızlı tepki süresi, düşük basınç kaybı
  • Convalve Çözümü: 316L paslanmaz çelik gövde, PTFE conta, 2 milyondan fazla açma-kapama ömrü

PNÖMATİK AKTÜATÖRLÜ KELEBEK VANALAR

  • Görev: Büyük çaplı hatlarda akış kontrolü
  • Avantaj: Hafif gövde, düşük tork gereksinimi
  • Convalve Çözümü: EPDM veya Viton conta seçenekleri, CIP (Clean-In-Place) uyumu

ELEKTRİK AKTÜATÖRLÜ VANALAR

  • Görev: Otomasyon sistemleri ile entegre hassas kontrol
  • Avantaj: Konum geri bildirimi, düşük enerji tüketimi
  • Convalve Çözümü: IP67 koruma sınıfı, gıda güvenliği sertifikalı malzemeler

YÜKSEK DÖNGÜ DAYANIMI VE MALZEME SEÇİMİ

Dolum makinelerindeki vanalar günde on binlerce döngü gerçekleştirir. Bu yüksek frekansta çalışan standart vanalar kısa sürede aşınır, conta deformasyonu oluşur ve sızdırma başlar.

Convalve vanaları bu yükü karşılamak üzere tasarlanmıştır:

  • 316L paslanmaz çelik gövde: Yüksek korozyon direnci
  • PTFE ve FDA onaylı contalar: Gıda güvenliği ve uzun ömür
  • Hassas işlenmiş yüzeyler: Minimum sürtünme ile yüksek akış kontrolü

GERÇEK PROJE ÖRNEKLERİ

  • Almanya – Şişelenmiş Su Fabrikası: 36.000 şişe/dakika kapasiteli hattın 120 noktasında pnömatik küresel vanalar kullanıldı. 3 yıldır bakım gerektirmeden çalışıyor.
  • Türkiye – Meyve Suyu Üretim Tesisi: 60°C sıcaklıkta dolum yapan hatlarda EPDM contalı kelebek vanalar ile yüksek sızdırmazlık sağlandı.
  • Brezilya – Gazlı İçecek Fabrikası: Şekerli sıvılar için PTFE kaplamalı küresel vanalar kullanıldı, temizlik döngülerinde aşınma yaşanmadı.

VANA SEÇİMİNDE ÖNEMLİ KRİTERLER

  1. Döngü Ömrü: Günde yapılacak açma-kapama sayısına göre tasarım
  2. Malzeme Uyumu: Ürünün pH ve bileşimine göre conta ve gövde seçimi
  3. Hijyen Standartları: Gıda sertifikalarına uygun malzeme
  4. Bakım Kolaylığı: Hızlı sökülüp takılabilir tasarım
  5. Otomasyon Uyumu: PLC ve SCADA sistemleriyle entegre çalışabilme

SONUÇ

Dolum makinelerinde kullanılan aktüatörlü vanalar, üretim verimliliğinin ve ürün kalitesinin anahtarıdır. Convalve, uzun ömürlü, hijyenik ve yüksek hassasiyetli vanaları ile bu alanda dünya çapında güvenilir bir çözüm ortağıdır.

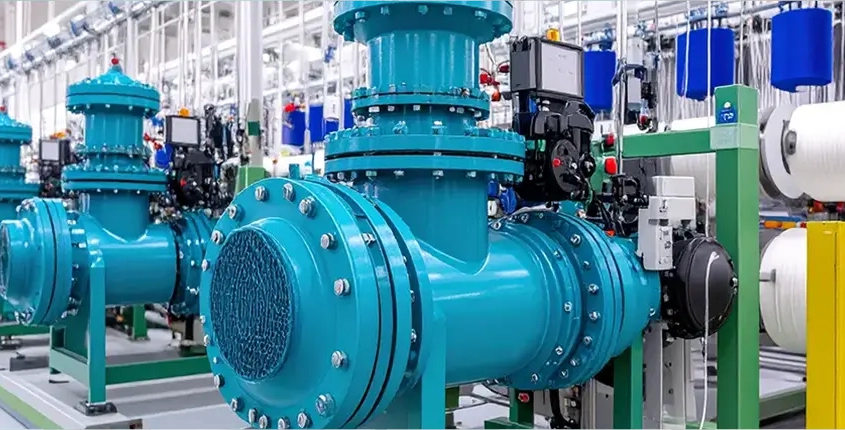

Tekstil Makinelerinde Kullanılan Vanalar ve Dayanıklılığın Önemi

,

TEKSTİL ENDÜSTRİSİNİN ZORLU SÜREÇLERİ

Tekstil makineleri; özellikle boyama, yıkama ve apre süreçlerinde yüksek sıcaklık, basınç ve kimyasal etkilere maruz kalır. Boyama makinelerinde kullanılan akışkanlar genellikle asit, baz ve tuz içeren çözeltilerden oluşur.

Bu koşullar, sistemde kullanılan vanalar için aşındırıcı ve yıpratıcı bir ortam oluşturur. Bu nedenle tekstil sektöründe kullanılan vanalar hem kimyasal dirence hem de termal dayanıklılığa sahip olmalıdır. Yanlış vana seçimi; üretim duruşlarına, renk tutarsızlıklarına ve yüksek bakım maliyetlerine yol açabilir.

TEKSTİL MAKİNELERİNDE TERCİH EDİLEN VANA TÜRLERİ

PNÖMATİK PİSTONLU VANALAR (ANGLE SEAT VALVES)

  • Görev: Boya ve yıkama hatlarında hızlı açma-kapama
  • Avantaj: Yüksek sıcaklık ve basınca dayanım, uzun ömür
  • Convalve Çözümü: 180°C’ye kadar çalışma, paslanmaz çelik gövde, PTFE conta

KELEBEK VANALAR (BUTTERFLY VALVES)

  • Görev: Büyük hacimli su ve boya hatlarında akış kontrolü
  • Avantaj: Hafif yapı, düşük tork gereksinimi
  • Convalve Çözümü: EPDM veya Viton conta, kimyasal uyumlu disk kaplaması

KÜRESEL VANALAR (BALL VALVES)

  • Görev: Tam sızdırmaz izolasyon gerektiren hatlar
  • Avantaj: Düşük basınç kaybı, yüksek sızdırmazlık
  • Convalve Çözümü: Paslanmaz çelik gövde, teflon kaplamalı iç yüzey

MALZEME SEÇİMİNİN ÖNEMİ

Tekstil makinelerinde kullanılan vanaların gövde ve conta malzemeleri, kimyasal ve termal yükleri karşılayacak şekilde seçilmelidir:

  • 316L Paslanmaz Çelik: Asit ve baz çözeltilerine karşı yüksek direnç
  • PTFE Contalar: Kimyasal uyum ve yüksek sıcaklık dayanımı
  • EPDM / Viton Contalar: Çeşitli boya kimyasallarına karşı uzun ömür

GERÇEK PROJE ÖRNEKLERİ

İtalya – Endüstriyel Boya Tesisi: Pnömatik pistonlu vanalar ile 150°C boya banyolarında 5 yıldır sorunsuz çalışma sağlandı.

Türkiye – Tekstil Boya Fabrikası: EPDM contalı kelebek vanalar ile bakım aralıkları 2 katına çıkarıldı.

Pakistan – Pamuk Apre Tesisi: PTFE kaplamalı küresel vanalar ile agresif kimyasal çözeltilerde %100 sızdırmazlık elde edildi.

VANA SEÇİMİNDE ÖNEMLİ KRİTERLER

  1. Kimyasal Dayanıklılık: Kullanılacak boya ve yardımcı kimyasallara uyum
  2. Sıcaklık Dayanımı: Süreç sıcaklığına uygun malzeme seçimi
  3. Basınç Kapasitesi: Makine ve hat tasarımına uygun değerler
  4. Bakım Kolaylığı: Hızlı değişim imkânı sağlayan tasarım
  5. Hijyen ve Temizlik: CIP (Clean-In-Place) uyumu

SONUÇ

Tekstil makinelerinde kullanılan vanalar, üretim kalitesi ve sürekliliği açısından kritik öneme sahiptir. Convalve, yüksek sıcaklık ve kimyasal dayanımı bir arada sunan ürünleriyle tekstil sektöründe uzun yıllardır güvenilir çözümler sağlamaktadır.
