Pistonlu Debimetreler (Pıston Flowmeters) ve Endüstriyel Uygulamaları

,

Pistonlu debimetreler, pozitif deplasmanlı debimetreler sınıfına giren, yüksek doğrulukta akış ölçümü sağlayan cihazlardır. Akışkanın hacmini, ileri-geri hareket eden pistonlar yardımıyla ölçerler. Özellikle düşük debi ve yüksek viskoziteye sahip akışkanlarda üstün performans sergilerler. Bu özellikleri sayesinde kimya, ilaç, gıda, petrol ve otomotiv sektörlerinde yaygın olarak kullanılmaktadır.

ÇALIŞMA PRENSİBİ

Pistonlu debimetrelerde akışkan, silindirik bir hazne içinde ileri-geri hareket eden piston aracılığıyla ölçülür. Her piston hareketi sabit bir hacmi temsil eder. Pistonun hareketleri sensörler veya mekanik sayaçlar yardımıyla sayılır ve toplam hacimsel debi hesaplanır.

Temel formül:
Qv = n · Vc
Qv: Hacimsel debi (m³/s)
n: Piston çevrim sayısı (Hz)
Vc: Her çevrimde taşınan sabit hacim (m³).

Bu yöntem, düşük debilerde bile yüksek doğruluk sağlar ve sistem basıncındaki dalgalanmalardan daha az etkilenir.

YAPISAL ÖZELLİKLER

  • Gövde malzemeleri: Paslanmaz çelik, alüminyum, dökme demir
  • Ölçüm elemanı: Silindir-piston mekanizması
  • Çıkış sinyalleri: Mekanik sayaç, manyetik sensör, pulse çıkışı
  • Yüksek basınç dayanımı
  • Düşük basınç kaybı ve yüksek tekrarlanabilirlik

AVANTAJLAR VE SINIRLAMALAR

Avantajlar:

  • Çok yüksek doğruluk (±%0.1 – ±%0.5)
  • Düşük debilerde ölçüm yapabilme
  • Yüksek viskoziteli akışkanlarda güvenilir performans
  • Dayanıklı ve uzun ömürlü yapı

Sınırlamalar:

  • Hareketli parçalar nedeniyle bakım ihtiyacı
  • Partiküllü ve aşındırıcı akışkanlarda ömür kısalabilir
  • Büyük boru çaplarında kullanım sınırlıdır

UYGULAMA ALANLARI

  • Kimya endüstrisinde solvent, reçine ve polimer ölçümü
  • İlaç endüstrisinde hassas dozajlama
  • Gıda endüstrisinde şurup, bal, yağ gibi ürünlerin ölçümü
  • Otomotiv sektöründe yağ ve yakıt ölçümleri
  • Enerji sektöründe yağlama sistemleri ve hidrolik uygulamalar

STANDARTLAR VE KALİBRASYON

  • OIML R 117: Sıvı ölçüm cihazları için uluslararası standart
  • ISO/IEC 17025: Kalibrasyon laboratuvar akreditasyonu
  • ATEX sertifikalı modeller patlayıcı ortamlarda kullanılabilir
  • Düzenli kalibrasyon, cihazın uzun süre doğru ölçüm yapabilmesi için şarttır

SONUÇ

Pistonlu debimetreler, düşük debi ve yüksek viskozite koşullarında sağladıkları yüksek doğruluk ile endüstride kritik öneme sahiptir. Özellikle hassas dozajlama gereken sektörlerde en güvenilir akış ölçüm çözümlerinden biridir.

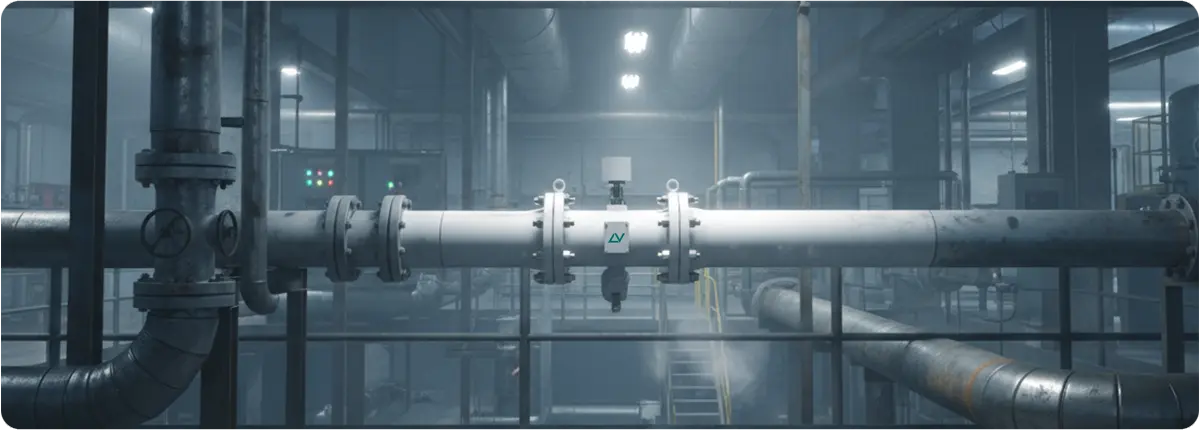

Helisel Rotorlu Debimetreler (Helıcal Rotor Flowmeters) ve Endüstriyel Uygulamaları

,

Helisel rotorlu debimetreler, pozitif deplasmanlı debimetrelerin özel bir türüdür. Akışkanın, eksenel yerleşimli helisel rotorları döndürmesi prensibiyle çalışır. Her rotor dönüşü, sabit ve bilinen bir hacmi temsil eder. Bu özellikleri sayesinde yüksek doğruluk ve tekrarlanabilirlik sağlarlar. Petrol, kimya, ilaç ve gıda endüstrilerinde özellikle yüksek viskoziteli sıvıların ölçümünde tercih edilirler.

Helisel Rotorlu Debimetreler

ÇALIŞMA PRENSİBİ

Helisel rotorlar, akışkanın geçişi sırasında eksenel doğrultuda dönerek belirli hacimleri taşır. Bu dönüş hareketi, sensörler yardımıyla sayılır ve hacimsel debi hesaplanır.

Temel formül:
Qv = n · Vc
Qv: Hacimsel debi (m³/s)
n: Rotor dönüş frekansı (Hz)
Vc: Her dönüşte taşınan hacim (m³).

Bu debimetreler, akışkanın yoğunluğu ve viskozitesinden daha az etkilenir ve yüksek doğruluk sunar.

YAPISAL ÖZELLİKLER

  • Gövde: Paslanmaz çelik, dökme demir, alüminyum
  • Ölçüm elemanları: Helisel (vida tipi) rotorlar
  • Çıkış sinyalleri: Manyetik algılama, pulse çıkışı, dijital sinyal
  • Düşük basınç kaybı
  • Yüksek viskoziteye sahip akışkanlarda çalışabilme yeteneği

AVANTAJLAR VE SINIRLAMALAR

Avantajlar:

  • Yüksek doğruluk (±%0.2 – ±%0.5)
  • Düşük debilerde dahi hassas ölçüm
  • Viskoz ve yoğun akışkanlarda kararlı performans
  • Düşük basınç kaybı

Sınırlamalar:

  • Hareketli parçalardan dolayı bakım ihtiyacı vardır
  • Aşındırıcı akışkanlarda ömür kısalabilir
  • Partikül içeren akışkanlarda hassasiyet azalabilir

UYGULAMA ALANLARI

  • Akaryakıt ve yağ ölçümleri
  • Kimya endüstrisinde polimer ve solvent ölçümü
  • Gıda endüstrisinde şurup, melas, bal gibi ürünler
  • İlaç sektöründe hassas dozajlama
  • Enerji sektöründe yağlama sistemleri

STANDARTLAR VE KALİBRASYON

  • OIML R 117: Sıvı ölçüm cihazları için standart
  • ISO/IEC 17025: Kalibrasyon laboratuvar akreditasyonu
  • ATEX sertifikalı modeller, patlayıcı ortamlarda kullanılabilir
  • Düzenli kalibrasyon, doğruluğu korumak için gereklidir

SONUÇ

Helisel rotorlu debimetreler, özellikle yüksek viskoziteli sıvıların ölçümünde sağladıkları yüksek doğruluk ve güvenilirlikle endüstride kritik bir rol oynamaktadır. Dayanıklı yapıları ve düşük basınç kayıpları sayesinde uzun ömürlü ve güvenilir çözümler sunarlar.

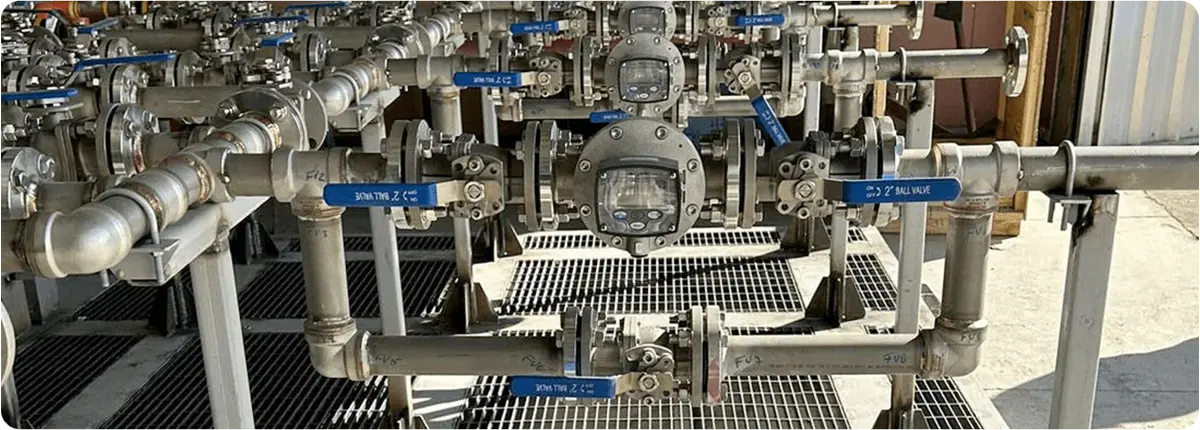

Dişli Debimetreler (Gear Flowmeters) ve Endüstriyel Uygulamaları

,

Dişli debimetreler, akışkanların hacimsel debisini ölçmek için kullanılan pozitif deplasmanlı akış ölçerlerdir. Akışkanın hareketiyle dönen dişlilerin oluşturduğu hacimsel deplasman sayesinde akış miktarı hassas şekilde ölçülür. Yüksek viskoziteli sıvılarda ve düşük debilerde sağladıkları yüksek doğruluk nedeniyle özellikle petrol, kimya, ilaç, gıda ve otomotiv sektörlerinde yaygın olarak kullanılmaktadır.

Dişli Debimetreler

ÇALIŞMA PRENSİBİ

Dişli debimetrelerde akışkan, gövde içinde yer alan birbirine geçmeli iki dişlinin çevresinden geçerken bu dişlileri döndürür. Her bir dişlinin dönüşü sabit bir hacmi temsil eder ve bu hacimler sayılarak toplam debi hesaplanır.

Temel formül:
Qv = n · Vc
Qv: Hacimsel debi (m³/s)
n: Dişli dönüş sayısı (Hz)
Vc: Her dönüşte taşınan hacim (m³).

Dişli debimetreler, özellikle düşük akış hızlarında ve yüksek viskoziteli akışkanlarda yüksek doğruluk sağlar.

YAPISAL ÖZELLİKLER

  • Gövde: Paslanmaz çelik, dökme demir, alüminyum
  • Ölçüm elemanları: İç içe geçmiş hassas dişliler
  • Çıkış sinyalleri: Manyetik sensör, pulse çıkışı, dijital sinyal
  • Yüksek basınca dayanıklı tasarımlar
  • Geniş ölçüm aralığı (0.01 l/min’den yüzlerce l/min’e kadar)

AVANTAJLAR VE SINIRLAMALAR

Avantajlar:

  • Çok yüksek doğruluk (±%0.1 – ±%0.5)
  • Yüksek viskoziteli akışkanlarda güvenilir performans
  • Düşük debilerde hassas ölçüm
  • Kompakt ve dayanıklı yapı

Sınırlamalar:

  • Hareketli parçalar nedeniyle aşınma ve bakım ihtiyacı
  • Aşındırıcı veya partikül içeren akışkanlarda ömür kısalabilir
  • Yüksek sıcaklıklarda sınırlamalar olabilir

UYGULAMA ALANLARI

  • Hidrolik yağ ve yakıt ölçümleri
  • Kimya endüstrisinde solvent ve polimer ölçümü
  • Gıda endüstrisinde şurup, bal, yağ gibi viskoz ürünler
  • İlaç endüstrisinde hassas dozajlama
  • Otomotiv sektöründe yağlama sistemleri

STANDARTLAR VE KALİBRASYON

  • OIML R 117: Sıvı ölçüm cihazları için standart
  • ISO/IEC 17025: Kalibrasyon laboratuvar akreditasyonu
  • ATEX sertifikalı modeller patlayıcı ortamlarda kullanılabilir
  • Düzenli kalibrasyon, doğruluğun korunması için şarttır

SONUÇ

Dişli debimetreler, yüksek doğruluk, dayanıklılık ve düşük debilerde bile ölçüm yapabilme kabiliyeti sayesinde endüstriyel ölçüm uygulamalarında güvenilir bir seçenektir. Özellikle viskoz akışkanların ölçümünde tercih edilen en verimli debimetre türlerinden biridir.

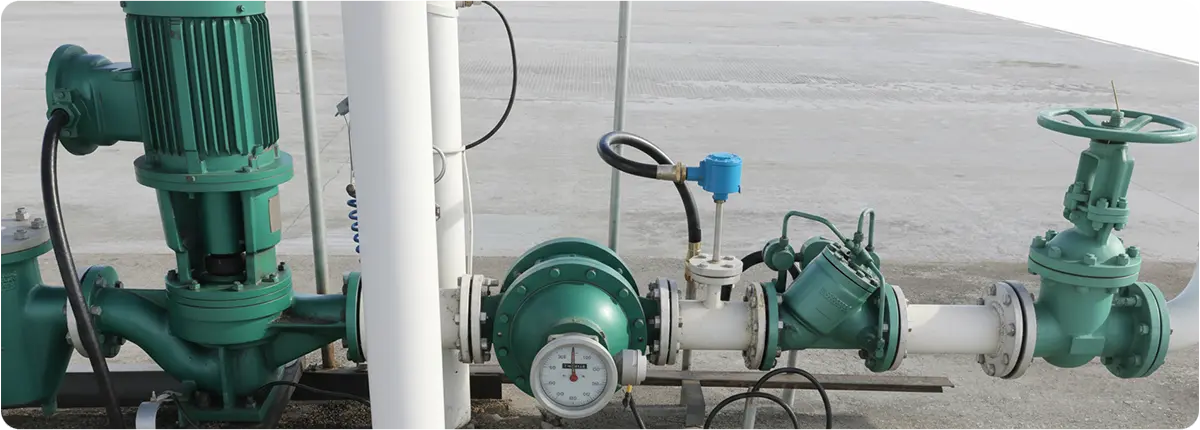

Pozitif Deplasmanlı Debimetreler (Posıtıve Dısplacement Flowmeters) ve Endüstriyel Uygulamaları

,

Pozitif deplasmanlı debimetreler, akışkanın debisini ölçmek için akışkanı belirli hacimlere bölen ve bu hacimlerin geçişini sayan hassas cihazlardır. Hacimsel prensibe dayandıkları için özellikle düşük debi ve yüksek viskoziteli akışkanlarda yüksek doğruluk sağlarlar. Petrol, kimya, ilaç, gıda ve otomotiv endüstrilerinde yaygın olarak kullanılırlar.

Pozitif Deplasmanlı Debimetreler

ÇALIŞMA PRENSİBİ

Bu debimetreler, akışkanı mekanik bir yapı içinde belirli hacimlere ayırır ve bu hacimlerin sayısını ölçerek toplam debiyi hesaplar. Temel prensip, akışkanın geçtiği her bir hacim biriminin debiyle orantılı olmasıdır.

Formül:
Qv = n · Vc
Qv: Hacimsel debi (m³/s), n: döngü sayısı (Hz), Vc: ölçüm hacmi (m³).

Bazı tipleri:

  • Oval dişli debimetreler
  • Pistonlu debimetreler
  • Helisel rotor debimetreler

YAPISAL ÖZELLİKLER

  • Gövde: Paslanmaz çelik, dökme demir, alüminyum
  • Ölçüm elemanları: Oval dişli, piston, helisel rotor vb.
  • Çıkış sinyalleri: Mekanik sayaç, manyetik sensör, dijital pulse
  • Viskoz akışkanlarda yüksek doğruluk
  • Düşük debilerde bile ölçüm yapabilme

AVANTAJLAR VE SINIRLAMALAR

Avantajlar:

  • Çok yüksek doğruluk (±%0.1 – ±%0.5)
  • Düşük debi ölçümünde uygundur
  • Yoğun, viskoz akışkanlarda performanslıdır
  • Enerji tüketimi gerekmez (mekanik tasarımlar)

Sınırlamalar:

  • Hareketli parçalar nedeniyle bakım ihtiyacı vardır
  • Aşındırıcı veya partiküllü akışkanlarda ömür kısalır
  • Büyük çaplı borularda kullanımı sınırlıdır

UYGULAMA ALANLARI

  • Akaryakıt ve yağ ölçümleri
  • Kimya endüstrisinde solvent ve polimer ölçümü
  • Gıda endüstrisinde şurup, bal, yağ gibi yüksek viskoziteli akışkanlar
  • İlaç endüstrisinde hassas dozajlama
  • Hidrolik sistemlerde yağ akış kontrolü

STANDARTLAR VE KALİBRASYON

  • OIML R 117: Sıvı ölçüm cihazları için uluslararası standart
  • ISO/IEC 17025: Kalibrasyon laboratuvar akreditasyonu
  • ATEX sertifikalı modeller patlayıcı ortamlarda kullanılabilir
  • Periyodik kalibrasyon, doğruluğun korunması için gereklidir

SONUÇ

Pozitif deplasmanlı debimetreler, düşük debi ve yüksek viskozite koşullarında sağladıkları yüksek doğruluk ve güvenilirlik ile endüstride kritik bir öneme sahiptir. Özellikle hassas dozajlama ve tüketim ölçümlerinde en güvenilir çözümlerden biridir.

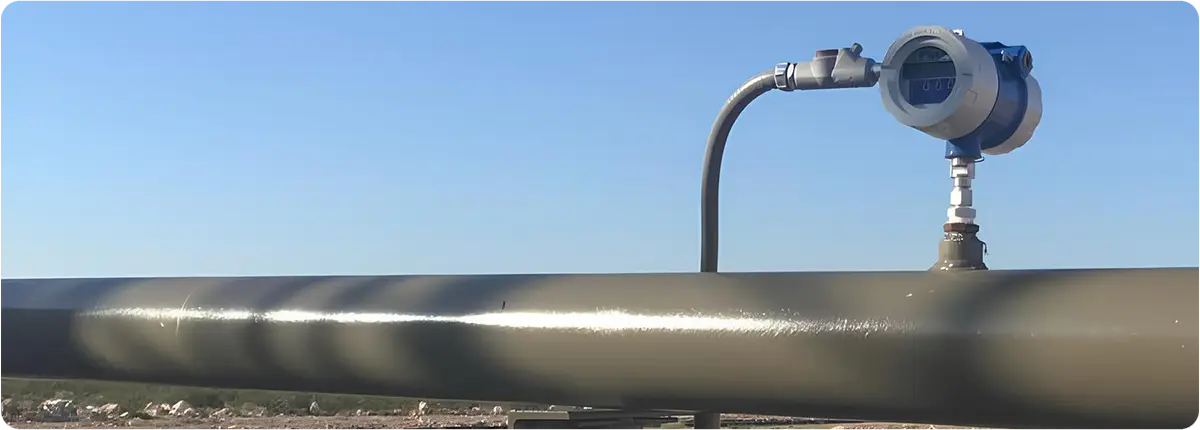

Termal Kütlesel Debimetreler (Thermal Mass Flowmeters) ve Endüstriyel Uygulamaları

,

Termal kütlesel debimetreler, akışkanların kütlesel debisini ölçmek için ısı transferi prensibini kullanan ölçüm cihazlarıdır. Özellikle gaz akışlarının ölçümünde yüksek doğruluk sağlarlar ve kimya, enerji, çevre teknolojileri, HVAC ve proses kontrolü gibi birçok alanda tercih edilirler. Hareketli parça içermedikleri için bakım maliyetleri düşüktür ve uzun ömürlüdürler.

Termal Kütlesel Debimetreler

ÇALIŞMA PRENSİBİ

Termal kütlesel debimetreler, ısıtılmış bir sensör üzerinden akışkan geçtiğinde, akışkanın taşıdığı ısı miktarını ölçerek debiyi belirler. İki ana prensip vardır:

  • Konvektif ısı transferi: Isıtıcı eleman belirli bir sıcaklıkta tutulur, akışkanın taşıdığı ısı miktarı akış hızıyla doğru orantılıdır.
  • Diferansiyel sıcaklık yöntemi: İki sensör arasındaki sıcaklık farkı ölçülerek debi hesaplanır.

Temel formül:
Qm = k · ΔT
Qm: kütlesel debi (kg/h), k: kalibrasyon katsayısı, ΔT: sıcaklık farkı (°C).

YAPISAL ÖZELLİKLER

  • Sensörler: Isıtıcı ve referans sıcaklık sensörleri
  • Malzeme: Paslanmaz çelik, Inconel, Teflon kaplama
  • Çıkış sinyalleri: 4-20 mA, Pulse, HART, Profibus, Modbus
  • Opsiyonel sıcaklık ve basınç kompanzasyonu
  • Patlayıcı ortamlara uygun ATEX sertifikalı modeller mevcuttur

AVANTAJLAR VE SINIRLAMALAR

Avantajlar:

  • Doğrudan kütlesel debi ölçümü (yoğunluk kompanzasyonu gerekmez)
  • Yüksek doğruluk (%1 – %2 tipik)
  • Hareketli parça içermez, düşük bakım
  • Geniş ölçüm aralığı

Sınırlamalar:

  • Tozlu ve partiküllü akışkanlarda hassasiyet düşebilir
  • Yalnızca gaz ölçümünde yaygın kullanım
  • Yüksek basınç ve sıcaklıklarda sınırlamalar olabilir

UYGULAMA ALANLARI

  • Doğalgaz ve biyogaz ölçümü
  • HVAC sistemlerinde hava akışı kontrolü
  • Kimya ve petrokimya endüstrisi
  • Çevre teknolojilerinde emisyon ölçümü
  • Enerji santrallerinde yanma kontrolü

STANDARTLAR VE KALİBRASYON

  • ISO 14511: Termal debimetre standartları
  • EPA ve TÜV sertifikalı modeller emisyon ölçümlerinde kullanılabilir
  • ATEX sertifikaları ile patlayıcı ortamlarda güvenli kullanım
  • Düzenli kalibrasyon ölçüm doğruluğunu korumak için şarttır

SONUÇ

Termal kütlesel debimetreler, gaz ölçümlerinde yüksek doğruluk, düşük bakım ihtiyacı ve geniş uygulama yelpazesiyle modern endüstride önemli bir yere sahiptir. Dijital iletişim protokolleri ile otomasyon sistemlerine kolayca entegre edilebilirler.

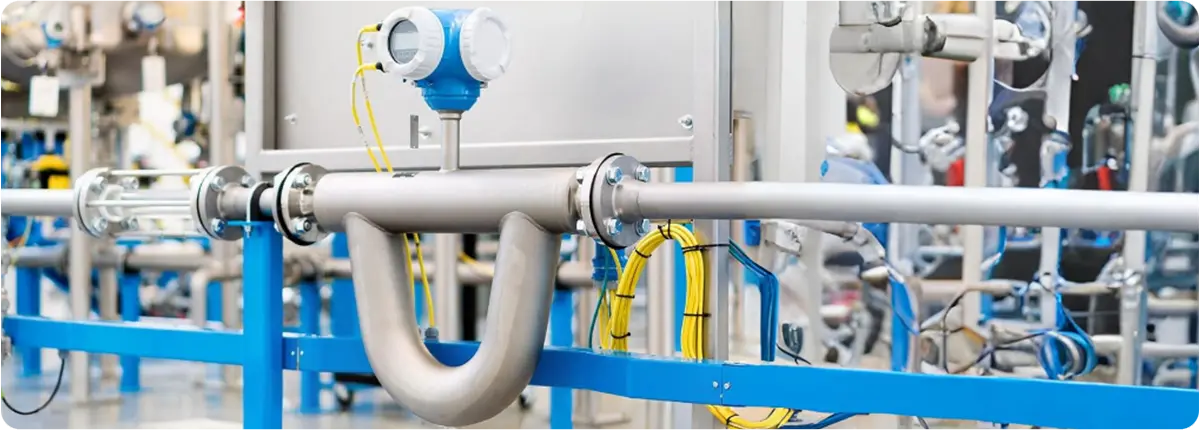

Koriolis Debimetreler (Corıolıs Flowmeters) ve Endüstriyel Uygulamaları

,

Koriolis debimetreler, akışkanların kütlesel debisini doğrudan ölçebilen en hassas akış ölçüm cihazları arasında yer alır. Coriolis etkisi prensibine dayanarak çalışan bu cihazlar, akışkanın yoğunluğu, sıcaklığı ve viskozitesi gibi parametreleri de aynı anda ölçebilme kabiliyetine sahiptir. Yüksek doğrulukları sayesinde özellikle kimya, petrokimya, gıda, ilaç, enerji ve petrol-doğalgaz endüstrilerinde yaygın olarak kullanılmaktadır.

Koriolis Debimetreler

ÇALIŞMA PRENSİBİ

Coriolis debimetreler, içinden geçen akışkanın titreşimli ölçüm tüplerinde oluşturduğu sapmayı algılayarak kütlesel debiyi ölçer. Tüpler, elektromanyetik uyarıcılar ile titreştirilir. Akışkan geçtiğinde tüplerin giriş ve çıkış uçlarında faz farkı oluşur. Bu faz farkı doğrudan kütlesel debi ile orantılıdır.

Temel formül:
ṁ = k · Δφ
ṁ: kütlesel debi (kg/s), k: kalibrasyon katsayısı, Δφ: faz farkı (radyan).

Ek olarak, tüplerin doğal titreşim frekansı yoğunluk ölçümünde kullanılır:
ρ = f(ω)
ρ: yoğunluk, ω: titreşim frekansı.

YAPISAL ÖZELLİKLER

  • Ölçüm tüpleri: U veya paralel çift tüp tasarımları
  • Malzeme: Paslanmaz çelik, Hastelloy veya diğer korozyon dirençli alaşımlar
  • Sensörler: Elektromanyetik veya optik algılama
  • Çıkış: 4-20 mA, HART, Profibus, Modbus, Foundation Fieldbus
  • Ek fonksiyonlar: Yoğunluk, sıcaklık ve viskozite ölçümü

AVANTAJLAR VE SINIRLAMALAR

Avantajlar:

  • Doğrudan kütlesel debi ölçümü
  • Çok yüksek doğruluk (±%0.1 – ±%0.2)
  • Yoğunluk ve sıcaklık ölçümü aynı cihazda
  • Hareketli parça içermediği için düşük bakım ihtiyacı

Sınırlamalar:

  • Yüksek maliyet
  • Büyük boru çaplarında ağır ve pahalıdır
  • Titreşim ve montaj koşullarına duyarlıdır

UYGULAMA ALANLARI

  • Kimya ve petrokimya endüstrisi: Asit, baz, çözelti ölçümü
  • Petrol ve doğalgaz endüstrisi: Kütlesel akış ölçümü
  • Gıda ve içecek üretimi: Şeker çözeltileri, süt, bira vb.
  • İlaç endüstrisi: Hassas formülasyonlar
  • Enerji sektöründe yakıt besleme ve proses kontrolü

STANDARTLAR VE KALİBRASYON

  • ISO 10790: Koriolis debimetreler için standart
  • OIML R 137: Gaz ölçüm cihazları için uluslararası standart
  • ATEX sertifikalı versiyonlar: Patlayıcı ortamlarda güvenlik
  • Periyodik kalibrasyon doğruluk için şarttır

SONUÇ

Koriolis debimetreler, doğrudan kütlesel debi ölçüm kabiliyetleri, yüksek doğrulukları ve çok yönlü fonksiyonlarıyla modern endüstriyel proseslerin vazgeçilmez ölçüm cihazlarıdır. Özellikle yüksek hassasiyet gerektiren uygulamalarda en güvenilir seçeneklerden biridir.

Vorteks Debimetreler (Vortex Flowmeters) ve Endüstriyel Uygulamaları

,

Vorteks debimetreler, akışkan içinden geçen bir engelin arkasında oluşan girdapların (vortekslerin) frekansını ölçerek debiyi belirleyen ölçüm cihazlarıdır. Kármán vorteks sokağı prensibine dayanır ve sıvı, gaz ve buhar ölçümünde yaygın olarak kullanılır. Güvenilirliği, geniş uygulama aralığı ve hareketli parça içermemesi nedeniyle endüstride önemli bir yere sahiptir.

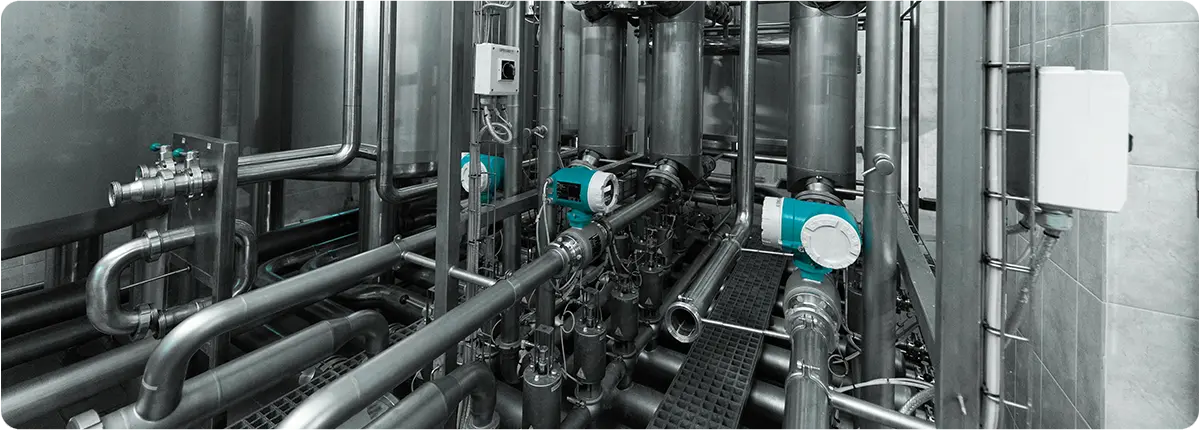

Metal Tüplü Debimetreler (Metal Tube Flowmeters) ve Endüstriyel Uygulamaları

ÇALIŞMA PRENSİBİ

Akışkan, boru hattına yerleştirilen prizmatik bir engelin arkasında düzenli aralıklarla vorteksler oluşturur. Bu vortekslerin frekansı akış hızına doğrudan orantılıdır.

Temel formül:
f = St · v / d
f: vorteks frekansı (Hz), St: Strouhal sayısı (boyutsuz), v: akışkan hızı (m/s), d: engel genişliği (m).

Debi ise şu şekilde hesaplanır:
Q = v · A
Q: debi (m³/s), A: boru kesit alanı (m²).

YAPISAL ÖZELLİKLER

  • Engelleyici cisim (bluff body): Vortekslerin oluşumunu sağlar
  • Sensörler: Piezoelektrik, kapasitif veya ultrasonik algılama
  • Gövde: Paslanmaz çelik veya alaşımlı malzeme
  • Çıkış sinyalleri: Pulse, 4-20 mA, HART, Modbus, Profibus
  • Basınç ve sıcaklık kompanzasyonu ile donatılabilir

AVANTAJLAR VE SINIRLAMALAR

Avantajlar:

  • Hareketli parça içermez, düşük bakım ihtiyacı
  • Sıvı, gaz ve buhar için uygun
  • Yüksek sıcaklık ve basınç altında çalışabilir
  • Geniş ölçüm aralığı

Sınırlamalar:

  • Düşük Reynolds sayılarında (Re < 2000) doğru ölçüm yapamaz
  • Titreşim ve gürültüden etkilenebilir
  • Düşük debilerde hassasiyet azalır

UYGULAMA ALANLARI

  • Enerji santrallerinde buhar ölçümü
  • Doğalgaz dağıtım hatlarında debi kontrolü
  • Kimya ve petrokimya endüstrisinde proses akış izleme
  • Su ve atık su tesislerinde akış ölçümü
  • Gıda ve içecek endüstrisinde sıvı akış kontrolü

STANDARTLAR VE KALİBRASYON

  • ISO 5167: Akış ölçüm cihazları için standartlar
  • ASME MFC-6: Vorteks debimetre test ve kalibrasyon standartları
  • AGA raporları: Gaz ölçüm uygulamaları için kılavuzlar
  • Düzenli kalibrasyon, ölçüm doğruluğunu korumak için gereklidir

SONUÇ

Vorteks debimetreler, sağlam yapıları, geniş uygulama yelpazesi ve düşük bakım gereksinimleri ile modern endüstride vazgeçilmez ölçüm cihazlarıdır. Dijital iletişim protokolleri sayesinde otomasyon sistemlerine kolayca entegre edilirler.

Ultrasonik Debimetreler (Ultrasonıc Flowmeters) ve Endüstriyel Uygulamaları

,

Ultrasonik debimetreler, akışkanların debisini ölçmek için ses dalgalarının yayılma prensibini kullanan modern ölçüm cihazlarıdır. Hareketli parçaları olmadığından uzun ömürlüdürler, bakım ihtiyacı düşüktür ve sıvı, gaz ve çok fazlı akışkanların ölçümünde geniş uygulama alanına sahiptirler. Özellikle su yönetimi, enerji, petrokimya, gıda ve ilaç endüstrilerinde yaygın olarak kullanılırlar.

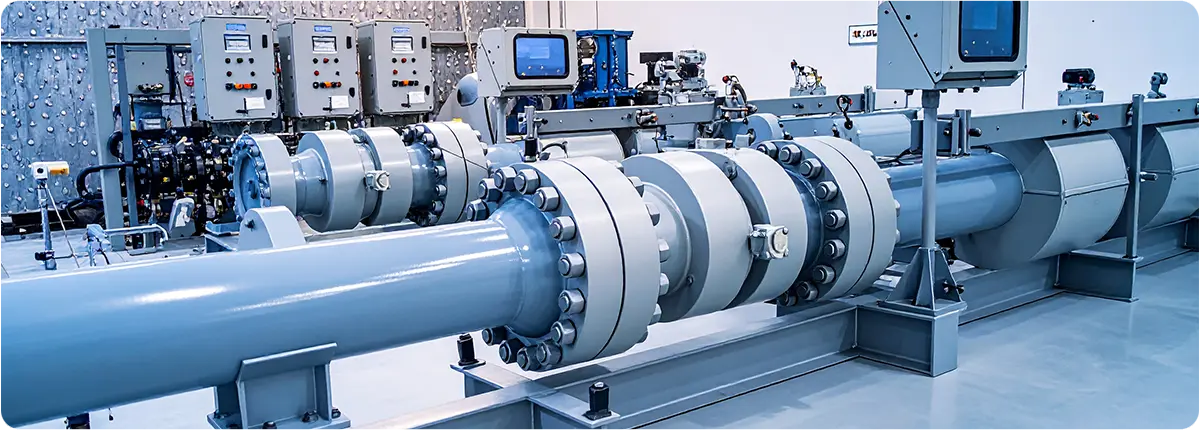

Ultrasonik Debimetreler

ÇALIŞMA PRENSİBİ

Ultrasonik debimetreler iki ana yöntemle çalışır: transit-time (geçiş zamanı farkı) ve Doppler etkisi.

• Transit-time yöntemi: Akış yönünde ve akışa karşı gönderilen ultrasonik sinyallerin zaman farkı ölçülür. Bu zaman farkı akış hızına orantılıdır.

Temel formül:
v = (Δt · c²) / (2 · L · cosθ)
v: akışkan hızı, Δt: zaman farkı, c: ses hızı, L: sensörler arası mesafe, θ: sinyal açısı

• Doppler yöntemi: Akışkandaki parçacıklar veya kabarcıklardan yansıyan ses dalgalarının frekans kayması ölçülür. Bu kayma akış hızına doğrudan orantılıdır.

YAPISAL ÖZELLİKLER

  • Sensörler: Boru dışına veya içine monte edilebilir
  • Ölçüm aralığı: Çok düşük debilerden yüksek debilere kadar geniş ölçüm aralığı
  • Çıkışlar: Pulse, 4-20 mA, HART, Profibus, Modbus
  • Veri toplama: Dijital ekran ve SCADA entegrasyonu

AVANTAJLAR VE SINIRLAMALAR

Avantajlar:

  • Temassız ölçüm imkanı (clamp-on modeller)
  • Hareketli parça içermez, düşük bakım
  • Yüksek hassasiyet (±%0.5 – ±%1)
  • Sıvı, gaz ve çok fazlı akışkanlarda kullanılabilir

Sınırlamalar:

  • Ölçüm doğruluğu akışkanın sıcaklığına, viskozitesine ve boru malzemesine bağlıdır
  • Homojen olmayan akışlarda hassasiyet düşebilir
  • Doppler yöntemi sadece partikül veya kabarcık içeren akışkanlarda kullanılabilir

UYGULAMA ALANLARI

  • Su ve atık su yönetimi
  • Petrol ve doğal gaz hatlarında ölçüm
  • Enerji santrallerinde soğutma suyu kontrolü
  • Gıda ve içecek sektöründe hijyenik ölçümler
  • İlaç endüstrisinde proses kontrolü

STANDARTLAR VE KALİBRASYON

  • ISO 6416: Ultrasonik debimetreler için standart
  • AGA raporları: Gaz ölçümlerinde kullanım
  • ATEX sertifikalı versiyonlar: Patlayıcı ortamlarda kullanım
  • Düzenli kalibrasyon ile doğruluk korunur

SONUÇ

Ultrasonik debimetreler, temassız ölçüm yapabilmeleri, yüksek doğruluk ve düşük bakım ihtiyaçları sayesinde modern endüstride önemli bir yere sahiptir. Dijital haberleşme protokolleriyle birleşerek otomasyon sistemlerine kolayca entegre edilebilirler.

Manyetik Debimetreler (Magnetııc Flowmeters) ve Endüstriyel Uygulamaları

,

Manyetik debimetreler (elektromanyetik debimetreler), Faraday’ın elektromanyetik indüksiyon kanununa dayalı olarak çalışan yüksek hassasiyetli ölçüm cihazlarıdır. İletken sıvıların akış hızını ölçmek için kullanılırlar ve özellikle su, atık su, kimya, gıda, ilaç ve enerji endüstrilerinde yaygın olarak tercih edilirler.

Metal Tüplü Debimetreler (Metal Tube Flowmeters) ve Endüstriyel Uygulamaları

ÇALIŞMA PRENSİBİ

Manyetik debimetreler, iletken bir sıvı manyetik alan içerisinden geçtiğinde indüklenen gerilimi ölçerek çalışır. Faraday’ın kanununa göre:

E = B · d · v

E: indüklenen gerilim, B: manyetik akı yoğunluğu, d: elektrotlar arası mesafe, v: sıvının ortalama akış hızı.

Bu ölçülen gerilim akış hızına orantılıdır ve debi hesaplanır:

Q = v · A
Q: debi, v: hız, A: boru kesit alanı.

YAPISAL ÖZELLİKLER

  • Ölçüm tüpü: paslanmaz çelik veya astarlanmış (PTFE, kauçuk) malzeme
  • Elektrotlar: korozyona dayanıklı alaşımlar (316SS, Hastelloy, titanyum)
  • Manyetik alan: bobinler ile oluşturulur
  • Çıkış: 4-20 mA, HART, Profibus, Modbus, dijital göstergeler

AVANTAJLAR VE SINIRLAMALAR

Avantajlar:

  • Hareketli parça içermez, düşük bakım ihtiyacı
  • Yüksek doğruluk (%0.2 – %0.5 hata payı)
  • Basınç kaybı oluşturmaz
  • Geniş boru çapı aralıklarında kullanılabilir

Sınırlamalar:

  • Sadece iletken sıvılarda çalışır (σ > 5 µS/cm)
  • Gaz, yağ ve saf distile su gibi iletkenliği düşük akışkanlarda kullanılamaz

UYGULAMA ALANLARI

  • Su ve atık su yönetiminde debi ölçümü
  • Kimya endüstrisinde asit, baz ve çözelti ölçümleri
  • Gıda ve içecek üretiminde hijyenik sıvı akışı
  • İlaç endüstrisinde proses akış kontrolü
  • Enerji santrallerinde soğutma suyu izleme

STANDARTLAR VE KALİBRASYON

  • ISO 6817: Elektromanyetik debimetreler için standart
  • OIML R 117: Sıvı ölçüm cihazları için uluslararası standart
  • ATEX sertifikalı modeller: Patlayıcı ortamlar için
  • Periyodik kalibrasyon gereklidir

SONUÇ

Manyetik debimetreler, iletken sıvıların ölçümünde sundukları hassasiyet, güvenilirlik ve düşük bakım ihtiyacı sayesinde modern endüstride kritik rol oynar. Dijital haberleşme yetenekleri sayesinde otomasyon sistemlerine kolayca entegre edilirler.

Türbin Debimetreler (Turbıne Flowmeters) ve Endüstriyel Uygulamaları

,

Türbin debimetreler, akışkanın boru hattındaki türbini döndürmesi prensibiyle çalışan yüksek hassasiyetli ölçüm cihazlarıdır. Turbinenin dönme hızı, akış hızı ile doğru orantılıdır ve sensörler bu hareketi elektrik sinyaline dönüştürerek debiyi hesaplar. Petrol, doğal gaz, kimya, gıda, ilaç ve su yönetimi gibi birçok sektörde yaygın olarak kullanılmaktadır.

Metal Tüplü Debimetreler (Metal Tube Flowmeters) ve Endüstriyel Uygulamaları

ÇALIŞMA PRENSİBİ

Akışkanın akışı, türbin çarkını döndürür ve bu dönüş hızı akışkanın debisi ile orantılıdır. Manyetik veya optik sensörler türbinin dönüşlerini algılar ve darbe sinyaline (pulse) çevirir.

Temel formül:
Q = k · N

Burada Q: debi (m³/s), k: kalibrasyon katsayısı, N: türbinin birim zamanda yaptığı devir sayısıdır.

YAPISAL ÖZELLİKLER

  • Malzeme: paslanmaz çelik, alüminyum veya özel alaşımlar
  • Çark (rotor): akışa minimum direnç gösterecek aerodinamik tasarım
  • Yataklar: safir veya tungsten karbür rulmanlar (uzun ömür ve düşük sürtünme)
  • Çıkış: Darbe sinyali (pulse), 4-20 mA, HART, Modbus

AVANTAJLAR VE SINIRLAMALAR

Avantajlar:

  • Yüksek hassasiyet (%0.2 – %0.5 hata payı)
  • Geniş debi ölçüm aralığı
  • Gaz ve sıvılarda kullanım imkanı

Sınırlamalar:

  • Yüksek viskoziteli ve partiküllü akışkanlarda hassasiyet düşer
  • Düşük debilerde kararsızlık görülebilir
  • Periyodik kalibrasyon ve bakım gerektirir

UYGULAMA ALANLARI

  • Petrol ve doğal gaz endüstrisinde yakıt ölçümü
  • Enerji santrallerinde doğalgaz tüketimi ölçümü
  • Su yönetimi ve arıtma tesislerinde debi kontrolü
  • Gıda ve ilaç endüstrisinde sıvı hammaddelerin ölçümü

STANDARTLAR VE KALİBRASYON

  • ISO 9951: Gaz akış ölçümünde türbin sayaçları
  • AGA raporları: Doğalgaz ölçüm standartları
  • API ve ASME standartları
  • Periyodik kalibrasyonla hassasiyetin korunması

SONUÇ

Türbin debimetreler, endüstriyel akış ölçüm teknolojisinde yüksek doğruluk ve güvenilirlik sunan cihazlardır. Modern iletişim protokolleri sayesinde SCADA ve otomasyon sistemlerinde kritik rol üstlenirler.
