Sıcaklık ve Nem Transmitterleri

,

Sıcaklık ve nem transmitterleri, endüstriyel tesislerden akıllı binalara kadar geniş bir uygulama yelpazesinde, çevresel koşulların doğru ve güvenilir şekilde ölçülmesini sağlayan temel sensör cihazlarıdır. Bu cihazlar, sıcaklık ve nem değerlerini ölçüp elektriksel sinyallere dönüştürerek otomasyon sistemlerine aktarır.

Sıcaklık Transmitterleri

ÇALIŞMA PRENSİBİ

Sıcaklık transmitterleri genellikle termistör, RTD (direnç termometresi) veya termokupl gibi algılama elemanlarına dayanır. Nem transmitterleri ise kapasitif, direnç tabanlı veya kızılötesi algılama prensiplerini kullanır. Her iki parametrenin ölçümü, analog veya dijital çıkış sinyalleri (örneğin 4-20 mA, Modbus, BACnet) ile kontrol sistemlerine iletilir.

AVANTAJLAR

  • Çift parametre ölçümü: Hem sıcaklık hem nemin aynı cihazla ölçülmesi.
  • Enerji verimliliği: İklimlendirme (HVAC) sistemlerinde enerji optimizasyonu sağlar.
  • Doğruluk ve güvenilirlik: Kalibrasyonlu sensörler sayesinde hassas ölçüm.
  • Dijital iletişim: IoT ve bina otomasyonu entegrasyonuna uygun.
  • Kolay bakım: Çıkarılabilir sensör probu ve otomatik kalibrasyon seçenekleri.

UYGULAMA ALANLARI

  • HVAC sistemleri: Klima, havalandırma ve ısıtma sistemlerinde konfor ve enerji yönetimi.
  • Gıda endüstrisi: Depolama ve üretim alanlarında sıcaklık ve nem kontrolü.
  • İlaç üretimi: GMP (Good Manufacturing Practices) standartlarına uygun çevre koşulları izleme.
  • Tarım ve seracılık: Bitki büyümesi için uygun iklim koşullarının sağlanması.
  • Veri merkezleri: Elektronik cihazların güvenliği için sıcaklık ve nem dengesinin korunması.

SONUÇ

Sıcaklık ve nem transmitterleri, modern otomasyon ve enerji yönetimi stratejilerinin ayrılmaz bir parçasıdır. Doğru seçim, düzenli bakım ve uygun kalibrasyon ile bu cihazlar, proses güvenilirliğini artırır, enerji tasarrufu sağlar ve kullanıcıya uzun vadeli operasyonel avantaj sunar.

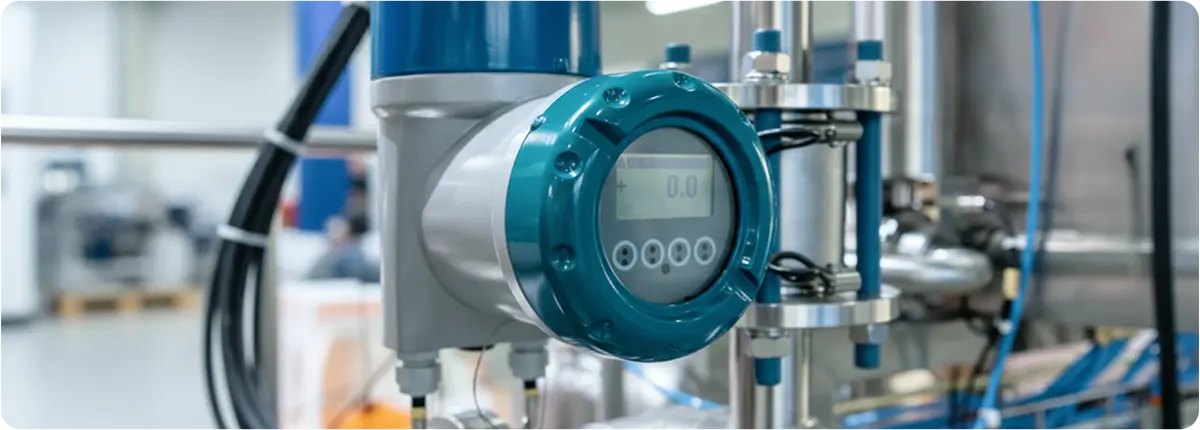

Sıcaklık Transmitterleri (Temperature Transmıtters)

,

Sıcaklık, endüstriyel süreçlerde en kritik değişkenlerden biridir. Sıcaklığın doğru şekilde izlenmesi ve kontrol edilmesi; ürün kalitesi, enerji verimliliği ve tesis güvenliği üzerinde doğrudan etkilidir. Direnç termometreleri (RTD) ve termokupllar sıcaklığı ölçen temel sensörlerdir ancak bu sensörlerden gelen sinyallerin güvenilir şekilde işlenip kontrol sistemlerine aktarılması gerekir. Bu noktada sıcaklık transmitterleri devreye girer.

Sıcaklık Transmitterleri

SICAKLIK TRANSMİTTERLERİNİN TANIMI

Sıcaklık transmitterleri, sensörlerden gelen düşük seviyeli ve gürültüye açık sinyalleri alarak standart, güçlü ve uzun mesafeye iletilebilir çıktılara (örneğin 4–20 mA, HART, Profibus veya Foundation Fieldbus) dönüştürür.

ÇALIŞMA PRENSİBİ

Sıcaklık transmitterinin temel işlevi şu şekilde özetlenebilir:

T → Sensör (RTD/Termokupl) → mV / Ω → Transmitter → 4–20 mA / Dijital

  • RTD’ler sıcaklığa bağlı olarak direnç değişimi üretir.
  • Termokupllar sıcaklık farkına bağlı küçük gerilimler oluşturur.
  • Transmitter, bu sinyalleri yükseltir, doğrusal hale getirir ve standart çıkış formatına dönüştürür.

Bu sayede sinyal bozulmaları, elektromanyetik parazit ve hat direnci kaynaklı ölçüm hataları önlenir.

TRANSMİTTER TÜRLERİ

  • Kafa tipi (head-mounted) transmitterler: Sensör bağlantı kafasına monte edilir, kompakt tasarımlıdır.
  • DIN-ray montajlı transmitterler: Kontrol panolarına monte edilir, otomasyon sistemleriyle kolayca entegre olur.
  • Saha tipi (field-mounted) transmitterler: Zorlu ortam koşullarına uygun, dayanıklı ve hava şartlarına karşı korumalıdır.

AVANTAJLARI

  • Zayıf sensör sinyallerini güçlü ve standart sinyallere dönüştürür.
  • Uzun mesafelerde bile doğru ölçüm iletimini sağlar.
  • Endüstriyel ortamlarda elektromanyetik gürültüye dayanıklıdır.
  • HART, Profibus, Foundation Fieldbus gibi dijital protokolleri destekleyerek uzaktan konfigürasyon ve teşhis imkânı sunar.
  • İzolasyon özellikleri sayesinde kontrol sistemlerini elektriksel arızalardan korur.

KULLANIM ALANLARI

  • Enerji santralleri: Türbin, kazan ve buhar hatlarının izlenmesi.
  • Kimya ve petrokimya tesisleri: Reaksiyon sıcaklıklarının kontrolü.
  • Gıda ve içecek endüstrisi: Sterilizasyon, fermantasyon ve pastörizasyon süreçleri.
  • Petrol ve gaz boru hatları: Zorlu koşullarda güvenilir sıcaklık ölçümü.
  • HVAC sistemleri: İklimlendirme ve enerji yönetimi.

SEÇİM KRİTERLERİ

  • Sensör uyumluluğu: RTD, termokupl veya evrensel giriş.
  • Çıkış formatı: Analog (4–20 mA) veya dijital protokoller (HART, Profibus, Modbus).
  • Doğruluk ve kararlılık: Hassas süreçler için ±0.1 °C veya daha iyi doğruluk.
  • Çevresel koruma: Toz, su veya patlayıcı ortamlara karşı IP65–IP68 koruma sınıfları.
  • Tepki süresi: Hızlı değişen proseslerde kritik öneme sahiptir.
  • Kalibrasyon: Fabrika kalibrasyonu, saha ayarı veya uzaktan kalibrasyon desteği.

BAKIM VE KALİBRASYON

  • Sensör-transmitter eşleştirmesi doğru yapılmalıdır (örneğin Pt100).
  • Döngü testleri ile 4–20 mA sinyalleri kontrol edilmelidir.
  • Taşınabilir kalibratörlerle saha kalibrasyonu yapılabilir.
  • Akıllı transmitterlerde bulunan kendi kendine teşhis özellikleriyle önleyici bakım uygulanabilir.

SONUÇ

Sıcaklık transmitterleri, modern endüstride sensörler ile kontrol sistemleri arasındaki köprüdür. Güvenilir, doğru ve gürültüye dayanıklı ölçümler sağlayarak ürün kalitesini artırır, enerji kullanımını optimize eder ve tesis güvenliğini yükselti
