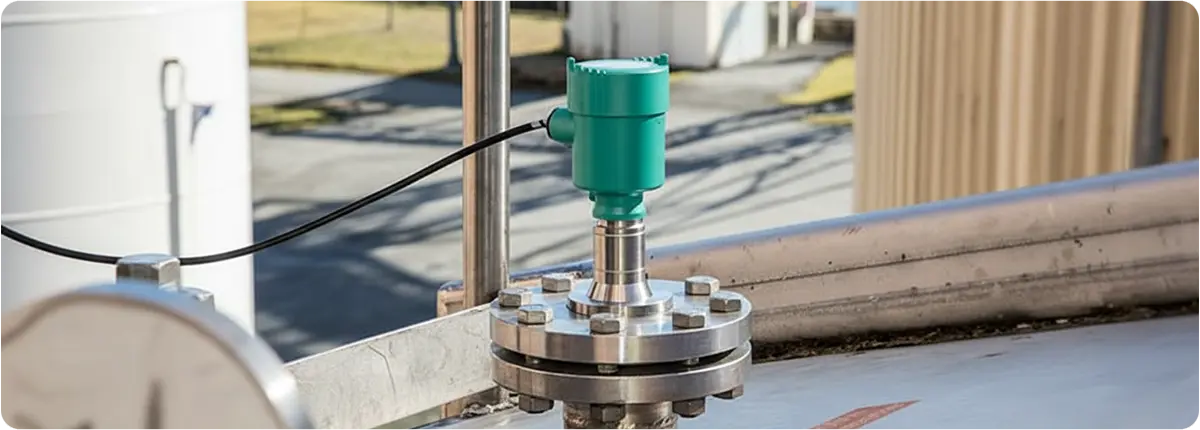

Radar seviye transmitterleri, sıvı ve katı malzemelerin seviyesini ölçmek için elektromanyetik dalgaları kullanan temassız ölçüm cihazlarıdır. Ultrasonik ve hidrostatik ölçüm yöntemlerine kıyasla daha yüksek doğruluk sağlar ve özellikle zorlu proses koşullarında güvenilir performans sunar.
ÇALIŞMA PRENSİBİ
Radar seviye transmitterleri, mikrodalga sinyalleri gönderir ve yüzeyden yansıyan sinyalin geri dönüş süresini ölçer.
Formül: d = (c × t) / 2
Burada:
d: mesafe (m)
c: ışık hızı (3 × 10⁸ m/s)
t: gidiş-dönüş süresi (s)
Sonuç olarak tank yüksekliği ile bu mesafenin farkı, malzeme seviyesini verir. 24 GHz ve 80 GHz radar teknolojileri, yüksek çözünürlük ve dar sinyal açısı avantajı sağlar.
RADAR TÜRLERİ
- Temaslı (Guided Wave Radar – GWR): Prob veya kablo boyunca ilerleyen sinyal ile ölçüm yapar. Köpük, buhar ve yoğun tozlu ortamlarda güvenilir sonuç verir.
- Temassız (Non-Contact Radar): Anten üzerinden sinyal gönderilir. Yüksek basınç, sıcaklık ve agresif kimyasal ortamlarda tercih edilir.
YAPISAL ÖZELLİKLER
- Gövde malzemeleri: paslanmaz çelik, PTFE kaplama
- Çıkış sinyalleri: 4-20 mA, HART, Modbus, Profibus
- Koruma sınıfı: IP67 – IP68
- ATEX ve IECEx sertifikalı modeller
- ±2 mm’ye kadar yüksek ölçüm doğruluğu
AVANTAJLAR VE SINIRLAMALAR
Avantajlar:
- Köpük, buhar ve tozdan minimum etkilenme
- Yüksek doğruluk ve güvenilirlik
- Uzun menzilli ölçüm (70 m’ye kadar)
- Zorlu proses koşullarında dayanıklılık
Sınırlamalar:
- Montaj açısı ve anten hizası kritik öneme sahiptir
- Anten yüzeyinde biriken malzemeler ölçümü etkileyebilir
- Ultrasonik yöntemlere göre daha yüksek maliyetlidir
SEÇİM KRİTERLERİ
- Tank yüksekliği ve geometrisi
- Ölçülecek sıvı veya katının fiziksel özellikleri
- Proses koşulları (sıcaklık, basınç, yoğun buhar veya toz)
- Haberleşme protokolleri
- İstenen doğruluk seviyesi
UYGULAMA ALANLARI
- Kimya ve petrokimya endüstrisi
- Petrol ve gaz depolama tankları
- Enerji santralleri
- Gıda ve içecek üretimi (hijyenik tasarım modeller)
- Su ve atık su arıtma tesisleri
STANDARTLAR
- IEC 61326 (elektromanyetik uyumluluk)
- ATEX & IECEx (patlayıcı ortamlar için)
- EHEDG (hijyenik tasarım – gıda sektörü)
SONUÇ
Radar seviye transmitterleri, temassız ölçüm avantajı, yüksek doğruluk ve dayanıklılığı ile modern endüstride en çok tercih edilen seviye ölçüm cihazlarından biridir.
